摩托车尾灯罩注射模设计及成型质量预分析

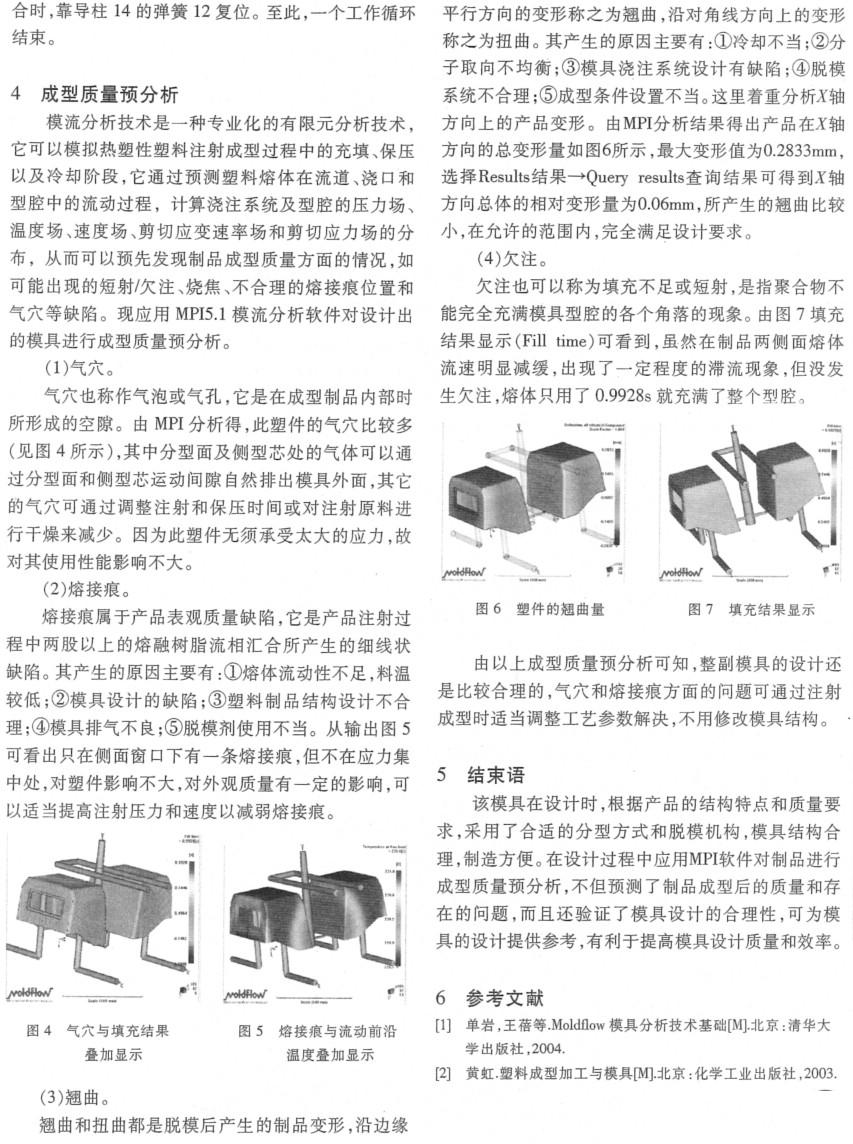

【摘要】介绍了摩托车尾灯罩的结构和注射工艺，阐述了生产摩托车尾灯罩的注射模结构与
工作过程。应用MPI模流分析软件对摩托车尾灯罩注射模进行了流动填充模拟分析，得出了
制品成型后在气穴、熔接痕、翘曲和欠注等方面的情况，对制品的成型质量做出了预分析，以
提高模具设计的质量和效率。
关键词：摩托车尾灯罩；注射模；成型质量；MPI

1  塑件结构及工艺性分析

    图1所示塑件为某型号摩托车尾灯罩，材料为
PS204，，该零件的尺寸精度为4级，属于一般精度等
级。产品表面要求光滑，且透明度要求高，所用材料
PS204为热塑性材料，透明度达90％以上，密度为
1．05g／cm。，熔化温度为150～180~C，热分解温度为
300~C。零件外形尺寸为90mmx75mmx75mm，壁厚均
匀，平均厚度2ram。零件总体形状为锥形壳体，在侧面
有一类似窗口的长方形孔，因此，模具设计时必须设
置侧向分型抽芯机构。
2  模具结构设计
