巧用3DS Max的Loft功能之可乐瓶的创建

gimer

　　1.用MAX制作可乐瓶，方法多种多样。有些用绘制侧面轮廓线，旋转成型后，通过Boolean运算把凹陷的地方计算出来；也有些用NURBS Curves曲线；甚至有些用一个圆柱体转成多边形，再用倒角、挤压把瓶子调节出来。这里就用Loft（放样）的方法制作可乐瓶，先看效果。如图1。

·3ds max金属材质设置法！
·3DS MAX打造一支没有抽完的香烟
·3DS MAX制作透明玻璃杯的折射效果
·用3DS MAX打造篮球、排球、足球
·3DS MAX打造享受世界杯的阳光海滩
·用3DS MAX打造迷人的灰姑娘水晶鞋
·3DS Max工业产品造型设计：手机
·学习也要走捷径 3DS Max几种灯带的快速做
·3DS MAX图文教程：事件驱动粒子系统——
·3DS MAX中的布光原则以及注意点

图１
　　2.如果还不会，就别犹豫！跟着动手吧，相信会给你点启示的。激活Top视图，进入创建命令面板的Shapes中，在Spline区域下，点击下面的Star按钮，展开Keyboard Entry卷展栏，Radius 1设置为40，Radius 2设置为30，Fillet Radius 1设置为8，Fillet Radius 2设置为6，接着在Parameters卷展栏下设置Points为：8，点击Keyboard Entry卷展栏下的Create按钮，在Top视图的原点就创建了一个圆滑的Star。如图2。

图2
　　3.同样在Top视图中，点击Spline区域下面的Circle（圆形）按钮，展开Interpolation卷展栏，在Steps中输入：8，在Keyboard Entry卷展栏下，将Radius设置为35，点击Create按钮，在原点就创建了一个圆形。如图3。

·3ds max金属材质设置法！
·3DS MAX打造一支没有抽完的香烟
·3DS MAX制作透明玻璃杯的折射效果
·用3DS MAX打造篮球、排球、足球
·3DS MAX打造享受世界杯的阳光海滩
·用3DS MAX打造迷人的灰姑娘水晶鞋
·3DS Max工业产品造型设计：手机
·学习也要走捷径 3DS Max几种灯带的快速做
·3DS MAX图文教程：事件驱动粒子系统——
·3DS MAX中的布光原则以及注意点

图3
　　4.点击Line按钮，按住键盘的Shift键，在Front视图中绘制出一条直线，（注意：是由下到上绘制，也就是保持始点在底端，这样才方便下面进行放样），这条直线就是可乐瓶的高度。根据上面绘制图形的参数，这条直线高度在200左右才符合比例。如何得知这个参数呢？进入Utilieits面板，单击Measure按钮，在Shapes区域下就是这条直线的长度。如图4。

图4

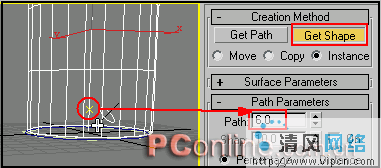

　　5.确定选择的是刚才绘制的直线，进入创建命令面板，在它的下拉列表中选择Compound Objects项，点击Loft按钮，在Creation Method卷展栏下点击Get Shape（拾取形状）按钮，在视图中拾取Circle（圆形），然后在Path Parameters下将Path设置为：6，再次点击Get Shape按钮，同样拾取Circle（圆形）。如图5。

图5
　　6.同样在Path Parameters下将Path设置为：12，点击Get Shape按钮，在视图中拾取Star物体。如图6。

·3ds max金属材质设置法！
·3DS MAX打造一支没有抽完的香烟
·3DS MAX制作透明玻璃杯的折射效果
·用3DS MAX打造篮球、排球、足球
·3DS MAX打造享受世界杯的阳光海滩
·用3DS MAX打造迷人的灰姑娘水晶鞋
·3DS Max工业产品造型设计：手机
·学习也要走捷径 3DS Max几种灯带的快速做
·3DS MAX图文教程：事件驱动粒子系统——
·3DS MAX中的布光原则以及注意点

图6

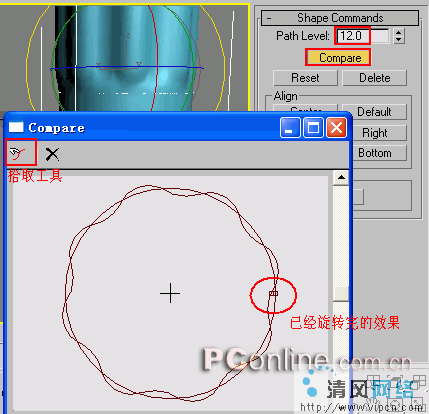

　　7.在图6中我们可以看到放样的物体有点变形，是因为Circle与Star的起始点不同造成的。调整是很方便的，按下键盘的数字键1（非小键盘），进入Loft下的Shape层级，在Shape Commands下单击Compare按钮，在弹出的对话框中点击一个手指样的图标，在视图中拾取路径在6和12下的两个放样图象，会发现两个图形中分别有一个点，如果把这两个点对齐，放样就正确了。如何对齐呢？只要在视图选中其中一个的图形，按下键盘的E键，切换为旋转工具，在视图中旋转至两个点接近重合。如图7。

图7
　　8.单击修改堆栈中的Loft项，重新进入放样面板，将Path设置为：39，点击Get Shape按钮，在视图中拾取Star物体。如果这时候放样还会变形，调节方法与上面一样。接着将Path设置为：47，点击Get Shape按钮，在视图中拾取Circle物体。效果如图8。

图8
　　9.放样基本完成，下面进行放样形状的调节，展开Deformations卷展栏，单击Scale按钮，弹出Scale Deformation（X）对话框，单击加点按钮，在曲线上添加9个点，把添加的点全都转化为Bezier Smooth（再右键中执行）。然后运用移动工具调节至可乐瓶的侧面曲线。最终效果如图9。

·3ds max金属材质设置法！
·3DS MAX打造一支没有抽完的香烟
·3DS MAX制作透明玻璃杯的折射效果
·用3DS MAX打造篮球、排球、足球
·3DS MAX打造享受世界杯的阳光海滩
·用3DS MAX打造迷人的灰姑娘水晶鞋
·3DS Max工业产品造型设计：手机
·学习也要走捷径 3DS Max几种灯带的快速做
·3DS MAX图文教程：事件驱动粒子系统——
·3DS MAX中的布光原则以及注意点

图9

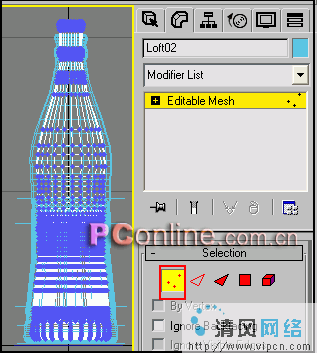

　　10.可乐瓶基本设置完成，但要表现瓶子是空的，这里就用Boolean运算镂空，先原地复制这个瓶子后进行缩放。按住键盘的Shift键时点击鼠标，在弹出的对话框中选择Copy项，然后运用缩放工具（快捷键R）进行调节，完全靠缩放是不能达到效果的，选择复制的瓶子右击，在右键菜单中执行Convert to Editable Mesh命令，按下键盘的1键，筐选要移动的一些点。注意调节的时候要结合各个视图，使里面的瓶子完全不外露（除了瓶嘴）。效果如图10。

图10
　　11.下面进行Boolean运算，选择外面的瓶子，进入创建命令面板，在它的下拉列表中选择Compound Objects项，点击Boolean按钮，在Pick Boolean卷展栏下单击Pick Operand B，在任意试图中拾取小的可乐瓶。OK，~瓶子已经镂空。如图11。

·3ds max金属材质设置法！
·3DS MAX打造一支没有抽完的香烟
·3DS MAX制作透明玻璃杯的折射效果
·用3DS MAX打造篮球、排球、足球
·3DS MAX打造享受世界杯的阳光海滩
·用3DS MAX打造迷人的灰姑娘水晶鞋
·3DS Max工业产品造型设计：手机
·学习也要走捷径 3DS Max几种灯带的快速做
·3DS MAX图文教程：事件驱动粒子系统——
·3DS MAX中的布光原则以及注意点

图11
　　12.下面为这个瓶子添加一个场景，这里直接用一个足够大的Box，然后给它指定一个Normal修改器，反转法线，在右键中执行Convert to Editable Poly命令，删掉几个面，目的是下面要给定的是天空光，它一定要在不封闭的情况下才能渲染。删除面的效果如图12。

图12
　　13.下面为可乐瓶子设置材质，按下键盘的M键，弹出Material Editor对话框。选择一个新的材质球，单击Standard按钮，弹出Material/Map Browser对话框，在它的列表框中选择Raytrace项，单击OK按钮。在Raytrace Basic Parameters卷展栏下把Diffuse旁边的颜色设置为R：196， G：253，B：255，并将Reflect的颜色设置为Value为：50。在Specular Highlight区域下，把Specular Level设置为：100，Glossiness设置为：60。单击Transparency旁边的黑色块，弹出颜色设置窗口，设置R：240，G：240，B：240。如图13.

图13
　　14.指定材质给可乐瓶，接着来设置Box的材质，它还剩下三个面，这里就给它一个Multi/Sub-Object材质，设置它的材质数为3。然后逐个指定贴图，贴图是比较随便的，主要是能够更好地表现玻璃的效果，并给它一个贴图坐标UVW Map，选择形式为Box。如图14.

·3ds max金属材质设置法！
·3DS MAX打造一支没有抽完的香烟
·3DS MAX制作透明玻璃杯的折射效果
·用3DS MAX打造篮球、排球、足球
·3DS MAX打造享受世界杯的阳光海滩
·用3DS MAX打造迷人的灰姑娘水晶鞋
·3DS Max工业产品造型设计：手机
·学习也要走捷径 3DS Max几种灯带的快速做
·3DS MAX图文教程：事件驱动粒子系统——
·3DS MAX中的布光原则以及注意点

图14
　　15.材质已经指定，接着为这个场景增添一些气氛，复制多几个可乐瓶，任意摆放。为了更好地观察到可乐瓶的效果，这里设置一个不透明的材质给其中一个可乐瓶。如图15.

图15
　　16.为场景中加一个光源，考虑到渲染速度，这里就不再为它设置焦散之类的了，如果要焦散的效果可以参考以前的教程（香水瓶的焦散FR-1）。在这个场景中，只用一盏泛光灯也不伐真实。进入灯光的创建命令面板下，单击Omni按钮，在任意视图中创建一盏泛光灯，设置灯光强度为：1.3，勾选阴影，但这时渲染效果的阴影是不分透明与不透明的，一概是黑色。这里只考虑让可乐瓶的阴影略微真实点，就在Shadow Parameters卷展栏下设置Color的Value为：173。在Shadow Map Parameters 卷展栏下设置Size为：255。如图16.

图16
　　17.一切准备就绪，按下键盘的Shift+Q键进行快速渲染，这时速度的速度还是挺快的。如图17.

·3ds max金属材质设置法！
·3DS MAX打造一支没有抽完的香烟
·3DS MAX制作透明玻璃杯的折射效果
·用3DS MAX打造篮球、排球、足球
·3DS MAX打造享受世界杯的阳光海滩
·用3DS MAX打造迷人的灰姑娘水晶鞋
·3DS Max工业产品造型设计：手机
·学习也要走捷径 3DS Max几种灯带的快速做
·3DS MAX图文教程：事件驱动粒子系统——
·3DS MAX中的布光原则以及注意点

图17
　　18.如果要在进一步真实，可以把场景中的灯光删除，重新创建一个Skylight，设置它的强度为：1.8，注意：这时要打开Light Tracer。（按下键盘上的数字键9键，在弹出的对话框中，选择Advanced Lighting区域，Light Tracer就在它的下拉列表中，下面的参数可以慢慢尝试，但要付出较长时间的渲染代价）如图18。

图18
